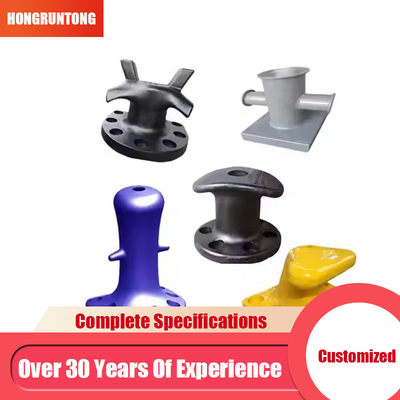

Tiang Tambatan Laut Kekuatan Tarik Tinggi Tahan Air Garam Biaya Perawatan Rendah Umur Pakai Panjang

Bollard Laut Baja Tarik Tinggi Tahan Air Asin Biaya Perawatan Rendah Umur Pakai Panjang

Deskripsi

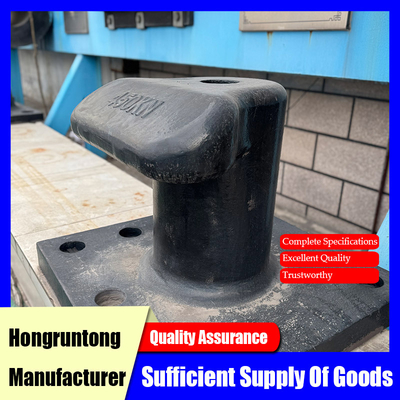

Bollard tambatan adalah perangkat keras kelautan yang sangat penting yang dirancang untuk mengamankan kapal ke dermaga dengan menyerap dan mengelola gaya besar yang dihasilkan oleh angin, arus, dan pergerakan kapal. Seri HRT dari Hongruntong Marine mewakili puncak rekayasa bollard, mengintegrasikan metalurgi canggih, desain cerdas, dan pengujian ketat untuk memberikan kinerja, keselamatan, dan umur panjang yang tak tertandingi di lingkungan pelabuhan dan lepas pantai yang paling menuntut.

Tidak seperti bollard standar, yang seringkali merupakan potongan cor atau fabrikasi sederhana, Seri HRT adalah solusi yang direkayasa sistem. Setiap komponen, dari poros inti hingga alas pemasangan, dioptimalkan untuk distribusi beban maksimum, ketahanan korosi, dan keandalan operasional.

Studi Kasus: Pelabuhan Rotterdam, Belanda

Pelabuhan Rotterdam, salah satu pelabuhan tersibuk dan tercanggih di dunia, mengalami keausan dini dan degradasi permukaan pada bollard standarnya di terminal yang sering melayani kapal kontainer besar, berukuran 18.000+ TEU. Beban tegangan tinggi yang konstan dan paparan salinitas Laut Utara menyebabkan retakan dan mengurangi beban kerja aman (SWL) dari peralatan mereka yang ada.

Hongruntong Marine ditugaskan untuk memasok dan memasang 12 unit Bollard Double-Bitt HRT-8000. Setelah 36 bulan layanan berkelanjutan:

• Tanpa Perawatan: Bollard tidak menunjukkan tanda-tanda kelelahan struktural atau korosi yang signifikan.

• Peningkatan Keselamatan: Desain anti-tersangkut mencegah tali tambatan terlepas saat terjadi badai tiba-tiba, sebuah peristiwa keselamatan yang kritis.

• Penghematan Biaya: Pelabuhan memperkirakan pengurangan 60% dalam biaya perawatan yang diharapkan selama periode 5 tahun dibandingkan dengan bollard sebelumnya. Kasus ini menggarisbawahi kemampuan Seri HRT untuk menangani tantangan operasional ekstrem sekaligus memberikan manfaat ekonomi yang signifikan.

Cuplikan Kasus

Pelabuhan Shanghai, yang menghadapi peningkatan lalu lintas dari kapal kontainer ultra-besar, mengalami keausan dini dan masalah keselamatan dengan bollard mereka yang ada. Setelah beralih ke bollard double-cross yang dirancang khusus oleh Hongruntong, mereka melaporkan nol insiden deformasi bollard atau selip tali selama periode 12 bulan, meskipun terjadi peningkatan 15% dalam panggilan kapal. Tim pemeliharaan pelabuhan juga mencatat pengurangan 40% dalam biaya inspeksi dan perbaikan tahunan karena sistem perlindungan korosi kami yang unggul.

Spesifikasi

Fitur Produk

Fitur 1: Manufaktur Canggih Metalurgi Unggul
Bollard HRT ditempa dari baja karbon rendah tarik tinggi (Grade Q345B atau setara ASTM A572 Grade 50), diikuti oleh perlakuan panas Normalisasi. Proses ini memurnikan struktur butiran, menghilangkan tegangan internal dari penempaan, dan meningkatkan sifat mekanik—khususnya ketangguhan benturan. Produk akhir menawarkan kekuatan luluh minimum 345 MPa dan ketahanan luar biasa terhadap patah getas, bahkan dalam kondisi kutub sub-nol.

• Vs. Produk Biasa: Bollard standar seringkali dibuat dari besi cor kelas rendah atau dibuat dari pelat baja karbon standar (misalnya, Q235). Besi cor bersifat getas dan dapat gagal secara katastropik di bawah beban kejut. Bollard pelat fabrikasi dapat memiliki titik lemah pada lasan, yang rentan terhadap retak korosi tegangan.

• Keunggulan Dunia Nyata: Di terminal di Norwegia Utara, di mana suhu turun hingga -25°C, bollard baja cor biasa mengembangkan retakan mikro. Seri HRT, dengan ketangguhan benturan yang unggul, beroperasi tanpa cela, memastikan keamanan kapal tanpa risiko kegagalan mendadak.

Fitur 2: Sistem Perlindungan Korosi Multi Lapis (CPS)
Kami menggunakan sistem perlindungan 3 tahap yang komprehensif:

1. Peledakan Shot: Permukaan dibersihkan hingga standar Sa 2.5 untuk memastikan daya rekat yang sempurna.

2. Galvanisasi Celup Panas: Seluruh bollard direndam dalam bak seng cair (ketebalan lapisan minimum 85µm), memberikan perlindungan katodik yang melindungi bahkan area yang tergores.

3. Sistem Cat Epoxy-Polyurethane: Lapisan akhir cat kelas laut dengan build tinggi diterapkan, menawarkan ketahanan unggul terhadap degradasi UV dan abrasi kimia dari air asin dan tumpahan kargo.

• Vs. Produk Biasa: Bollard standar mungkin hanya dicat atau memiliki lapisan seng tipis yang dilapisi secara elektro. Ini menawarkan perlindungan minimal, yang menyebabkan pengkaratan cepat, yang melemahkan struktur dan meningkatkan frekuensi perawatan.

• Keunggulan Dunia Nyata: Di terminal penanganan bahan kimia di Singapura, uap korosif menyebabkan bollard yang hanya dicat berkarat dalam waktu 6 bulan. Bollard HRT yang dipasang 4 tahun lalu hanya menunjukkan keausan kosmetik kecil, secara drastis mengurangi waktu henti untuk pengecatan ulang dan inspeksi.

Fitur 3: Desain Geometris yang Dioptimalkan

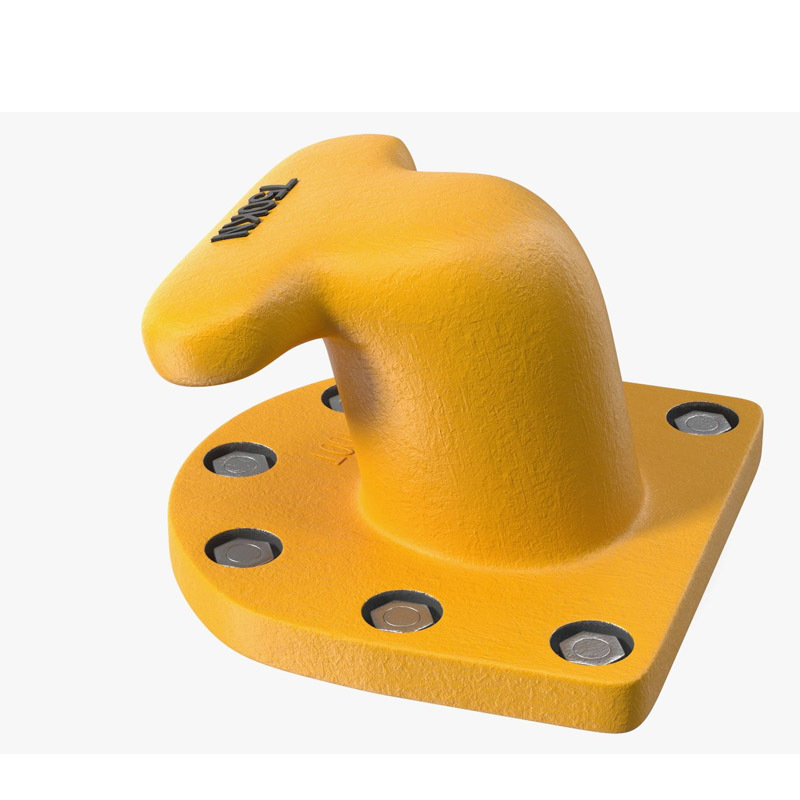

Profil tanduk direkayasa dengan radius tertentu untuk mencegah pembengkokan tajam tali tambatan, sehingga memperpanjang umur pakainya. Palang silang dan alas dirancang menggunakan Analisis Elemen Hingga (FEA) untuk memastikan distribusi tegangan yang optimal, menghilangkan titik konsentrasi tegangan tinggi yang menyebabkan deformasi.

• Vs. Produk Biasa: Banyak bollard memiliki tepi tajam atau radius kecil pada tanduk, yang dapat bertindak sebagai tepi pisau, merusak dan merobek tali tambatan sintetis yang mahal secara prematur.

• Keunggulan Dunia Nyata: Operator feri yang menggunakan tali sintetis berkinerja tinggi melaporkan peningkatan 30% dalam umur tali setelah beralih ke bollard HRT, yang menghasilkan penghematan biaya operasional yang substansial.

Fitur 4: Pemasangan yang Kuat Penguatan Internal
Alas bollard berukuran besar dengan banyak lubang yang dikerjakan dengan presisi untuk baut yang aman. Secara internal, inti bollard diperkuat dengan pengaku radial yang mentransfer beban jauh ke dalam struktur dermaga, tidak hanya ke baut permukaan. Ini mencegah bollard dari "bergoyang" di bawah beban variabel.

• Vs. Produk Biasa: Bollard murah seringkali memiliki alas yang kecil dan lemah. Beban ditransfer terutama ke baut penahan, yang dapat mengendur seiring waktu atau menyebabkan substrat beton terkelupas dan retak.

• Keunggulan Dunia Nyata: Selama penambatan kapal LNG besar, embusan tiba-tiba menciptakan beban kejut yang besar. Sementara bollard biasa di dermaga terdekat ditemukan dengan baut yang mengendur, bollard HRT tetap stabil sempurna, tanpa kerusakan pada dermaga di sekitarnya.

Aplikasi

Aplikasi 1: Terminal Kapal Kontainer Besar

• Alur Operasional: Tali tambatan dijalankan dari derek kapal ke bollard di darat menggunakan tali pengangkat. Tali dilipat ganda (pola angka delapan) pada bollard double-bitt. Tegangan disesuaikan dari kapal.

• Tantangan: Beban yang sangat tinggi dan dinamis, terutama selama "gelombang" dari pendorong busur. Kelelahan siklus tinggi dari kedatangan/keberangkatan kapal yang sering.

• Solusi HRT: Konstruksi tempa dan desain yang dioptimalkan FEA tahan terhadap beban dinamis yang melebihi SWL. Ketahanan kelelahan siklus tinggi memastikan umur pakai yang panjang meskipun digunakan terus-menerus.

• Kesesuaian Lingkungan: CPS sangat penting untuk menahan semprotan air asin yang konstan. Baja tarik tinggi berkinerja konsisten dari suhu sekitar yang tinggi di Timur Tengah hingga iklim yang lebih dingin di Eropa Utara.

Aplikasi 2: Terminal Kriogenik LNG

• Alur Operasional: Mirip dengan terminal kontainer, tetapi dengan protokol keselamatan tambahan. Bollard sering terletak di zona di mana tumpahan kriogenik (LNG pada -162°C) adalah kemungkinan.

• Tantangan: Risiko patah getas logam yang terpapar suhu ekstrem dingin. Potensi tumpahan kriogenik untuk memercikkan peralatan.

• Solusi HRT: Baja yang dinormalisasi yang digunakan menawarkan ketangguhan benturan suhu rendah yang luar biasa, mencegah patah getas. CPS tetap melekat dan protektif bahkan dalam skenario guncangan termal.

• Kesesuaian Lingkungan: Dirancang dan diuji khusus untuk layanan kriogenik. Bahan disertifikasi untuk kinerja pada suhu serendah -60°C.

Aplikasi 3: Gerbang Kunci Jangkauan Pasang Surut

• Alur Operasional: Kapal ditambatkan sambil menunggu gerbang kunci dibuka atau selama perubahan pasang surut. Bollard tunduk pada sudut tarik yang terus berubah saat kapal naik dan turun dengan permukaan air.

• Tantangan: Pemuatan multi-arah, siklus perendaman dan paparan konstan, dan abrasi dari tali yang dipindahkan.

• Solusi HRT: Perlindungan korosi 360° sangat penting di sini. Geometri tanduk yang halus dan dioptimalkan memungkinkan tali disesuaikan dengan lancar tanpa macet atau abrasi berlebihan.

• Kesesuaian Lingkungan: Galvanisasi celup panas penuh tidak dapat dinegosiasikan di lingkungan yang basah dan abrasif secara permanen ini.

Aplikasi 4: Penambatan Lepas Pantai (Platform, Tender)

• Alur Operasional: Kapal pemasok ditambatkan di samping platform lepas pantai atau tender untuk memindahkan personel dan kargo. Kondisinya seringkali kasar dan tidak dapat diprediksi.

• Tantangan: Kondisi cuaca buruk, gerakan yang disebabkan gelombang tinggi, dan kemampuan perawatan yang terbatas.

• Solusi HRT: Daya tahan ekstrem dan persyaratan perawatan minimal dari Seri HRT membuatnya ideal untuk lokasi terpencil. Keandalan mengurangi risiko kegagalan penambatan, yang di lingkungan lepas pantai bisa menjadi bencana.

• Kesesuaian Lingkungan: Dirancang untuk menahan atmosfer lepas pantai yang korosif dan guncangan gelombang yang konstan.

Mengapa Memilih Hongruntong Marine? (4 Alasan Terperinci)

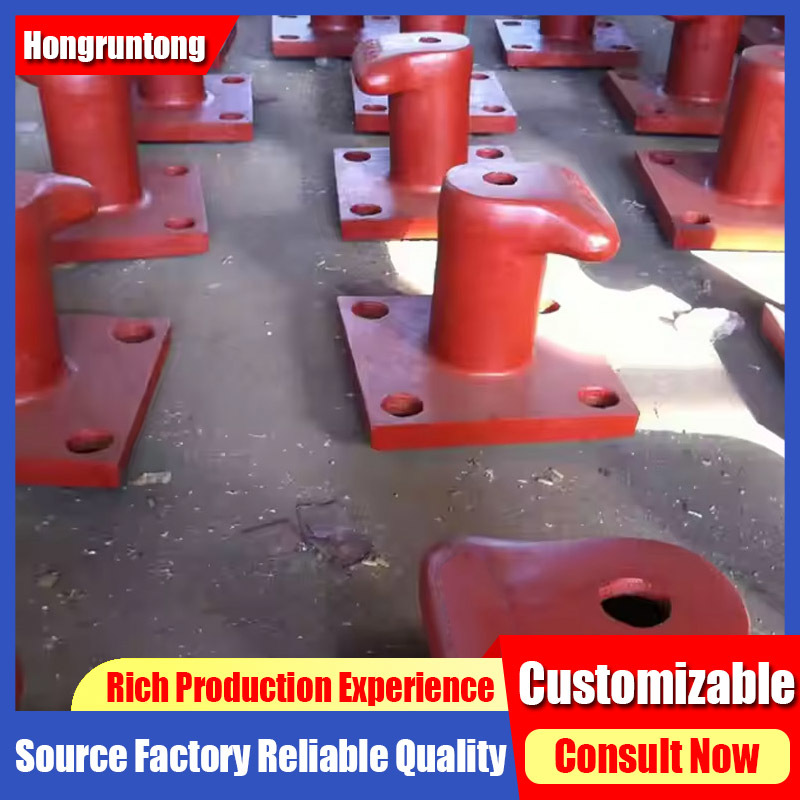

Alasan 1: Manufaktur yang Dipimpin Rekayasa & Kontrol Kualitas yang Ketat
Keunggulan teknis kami berasal dari komitmen yang mendalam terhadap keunggulan rekayasa. Tim R&D internal kami menggunakan perangkat lunak FEA dan CFD canggih untuk mensimulasikan beban dan mengoptimalkan desain sebelum logam dipotong. Proses produksi bersertifikasi ISO 9001, dengan pemeriksaan kualitas di setiap tahap:

• Inspeksi Material: Sertifikat uji pabrik untuk semua bahan mentah.

• Kontrol Proses: Pengujian penetran pewarna (DPT) pada semua lasan kritis, pengujian ultrasonik (UT) pada komponen tempa.

• Verifikasi Akhir: Setiap bollard diuji beban hingga 1,5x SWL-nya sebelum pengiriman, dengan laporan uji bersertifikat yang disediakan. Seorang klien pernah meminta uji beban yang disaksikan; kami tidak hanya mengaturnya tetapi juga menyediakan rekaman kamera berkecepatan tinggi untuk menganalisis perilaku bollard di bawah tekanan ekstrem, yang mengkonfirmasi deformasi elastis yang sempurna dan pemulihan.

Alasan 2: Kustomisasi dan Dukungan Teknis yang Tak Tertandingi
Kami memahami bahwa tidak ada dua proyek yang identik. Hongruntong menawarkan kustomisasi penuh: berbagai jenis (tunggal, ganda, tee, ginjal), ukuran (SWL dari 10T hingga 500T+), dan opsi pemasangan. Tim teknik kami memberikan dukungan teknis penuh, termasuk:

• Perhitungan Beban Pondasi: Kami menyediakan data beban terperinci (vertikal, horizontal, angkat) untuk memastikan insinyur sipil Anda dapat merancang fondasi yang sesuai.

• Gambar 2D & 3D: Disediakan untuk persetujuan dan integrasi ke dalam rencana desain terminal.

• Konsultasi di Tempat: Tersedia untuk proyek yang kompleks atau kritis.

Alasan 3: Rekam Jejak Global yang Terbukti & Kepercayaan Klien
Bollard kami bukan hanya produk; mereka adalah aset yang terbukti di lapangan. Mereka telah ditentukan dan dipercaya oleh:

• Otoritas Pelabuhan: Shanghai International Port Group, Pelabuhan Rotterdam.

• Raksasa Teknik: AECOM, Royal HaskoningDHV.

• Galangan Kapal: China State Shipbuilding Corporation (CSSC), Hyundai Heavy Industries.
  Validasi pasar ini adalah bukti keandalan dan kinerja produk kami. Kami dapat memberikan referensi dan studi kasus yang luas dari aplikasi serupa untuk memberi Anda kepercayaan diri penuh.

Alasan 4: Layanan Komprehensif Ujung ke Ujung dan Purna Jual
Hubungan kami dengan klien tidak berakhir pada pengiriman. Kami menawarkan paket layanan holistik:

• Keahlian Logistik: Kami mengelola seluruh rantai pasokan, dari lantai pabrik hingga lokasi kerja, memastikan pengiriman tepat waktu bahkan untuk barang-barang berat yang besar. Kami berpengalaman dalam mengamankan kargo untuk transportasi laut untuk mencegah kerusakan.

• Pengawasan Pemasangan: Insinyur kami dapat mengawasi pemasangan untuk memastikan dilakukan sesuai dengan spesifikasi kami, menjamin kinerja.

• Dukungan Purna Jual: Kami menyediakan pedoman perawatan terperinci. Sementara bollard kami membutuhkan perawatan minimal, kami selalu tersedia untuk konsultasi jika ada masalah yang timbul. Garansi kami mencakup cacat bahan dan pengerjaan selama periode 5 tahun.

FAQ

Q1: Berapa waktu tunggu untuk bollard standar dan yang dirancang khusus?

• Jawaban: Untuk model standar dalam katalog kami, waktu tunggu tipikal adalah 6-8 minggu sejak konfirmasi pesanan hingga pengiriman. Ini termasuk pengadaan material, produksi, pengujian kualitas, dan persiapan permukaan. Untuk bollard yang dirancang khusus sepenuhnya (misalnya, bentuk unik atau SWL di atas 300 ton), waktu tunggu biasanya 10-14 minggu untuk memungkinkan validasi desain tambahan, pengadaan bahan khusus, dan proses manufaktur dan pengujian yang lebih kompleks. Faktor-faktor seperti kuantitas pesanan dan fluktuasi pasar bahan mentah dapat memengaruhi garis waktu ini, yang akan kami komunikasikan secara transparan setelah penempatan pesanan.

Q2: Bagaimana cara menentukan Beban Kerja Aman (SWL) dan ukuran yang benar untuk aplikasi saya?

• Jawaban: SWL ditentukan oleh tarikan bollard yang diperlukan untuk kapal terbesar yang akan dilayani terminal Anda. Ini dihitung berdasarkan faktor-faktor seperti tonase berat mati (DWT) kapal, luas angin, arus, dan paparan gelombang. Aturan praktis yang umum adalah gaya penahan 100-150 kN per tali untuk kapal besar, tetapi ini harus direkayasa. Kami sangat menyarankan untuk berkonsultasi dengan pedoman dari PIANC atau OCIMF. Tim teknis kami dapat membantu Anda dengan perhitungan ini. Sangat penting untuk selalu memilih bollard dengan SWL yang lebih tinggi dari beban tali maksimum yang dihitung dan untuk memastikan fondasi dirancang untuk menahan beban akhir yang sesuai (biasanya 2x atau 3x SWL).

Q3: Apa persyaratan perawatan khusus untuk bollard Seri HRT?

• Jawaban: Berkat CPS Multi-Lapis, perawatan minimal. Kami merekomendasikan:

  1. Inspeksi Visual Reguler: Triwulanan, periksa setiap kerusakan fisik atau keausan yang signifikan pada lapisan cat.

  2. Inspeksi Terperinci Tahunan: Periksa tanda-tanda karat, retakan, atau deformasi. Perhatikan secara khusus antarmuka antara tanduk dan alas.

  3. Tindakan Perawatan: Jika lapisan atas tergores hingga lapisan seng, bersihkan area tersebut dan sentuh dengan cat kaya seng. Jika galvanisasi rusak, harus diperbaiki oleh spesialis menggunakan penyemprotan seng dingin. Jangan pernah mengelas atau memanaskan bollard tanpa berkonsultasi dengan kami terlebih dahulu, karena ini dapat merusak galvanisasi dan memengaruhi perlakuan panas baja.

  4. Periksa Baut: Tahunan, periksa kekencangan baut fondasi.

Q4: Bisakah bollard Anda dipasang di dinding dermaga yang ada, dan apa yang diperlukan?

• Jawaban: Ya, retrofit adalah aplikasi umum. Prosesnya melibatkan:

  1. Survei Lokasi: Insinyur kami membutuhkan dimensi dan tata letak yang tepat dari saluran baut yang ada atau pola baut lama yang perlu dilepas.

  2. Penilaian Fondasi: Ini adalah langkah yang paling kritis. Beton yang ada harus diperiksa untuk memastikan dapat menangani beban baru. Ini mungkin melibatkan pengeboran inti untuk menguji kekuatan beton. Beton yang lemah atau terkelupas harus diperbaiki atau diganti dengan mortar epoksi berkekuatan tinggi.

  3. Pemasangan: Bollard lama dilepas. Baut jangkar baja tahan karat tarik tinggi atau galvanis celup panas baru (misalnya, ASTM A193 B7) dipasang ke dalam saluran yang dibersihkan menggunakan grouting non-susut berkekuatan tinggi (misalnya, berbasis epoksi). Bollard HRT baru kemudian diturunkan ke tempatnya, disejajarkan, dan mur dikencangkan ke nilai tertentu yang kami berikan. Sangat penting untuk menggunakan kontraktor kelautan profesional yang berpengalaman dalam pekerjaan presisi ini untuk memastikan pemasangan yang aman dan terjamin.
