Roller Fender adalah komponen pemandu kapal dan pelindung laut mekanis yang dikembangkan untuk aplikasi di mana kapal memerlukan perlindungan benturan dan gerakan terarah yang terkontrol terhadap struktur laut tetap.
Deskripsi

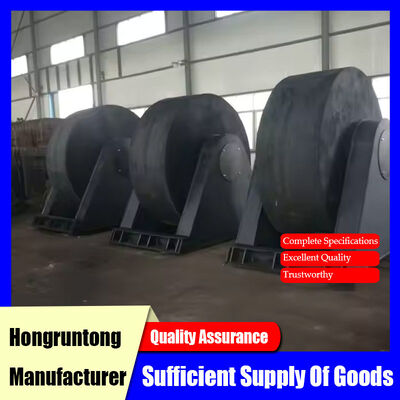

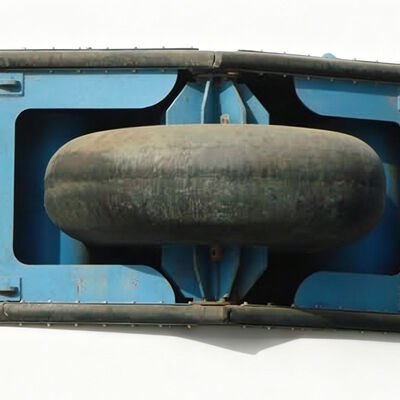

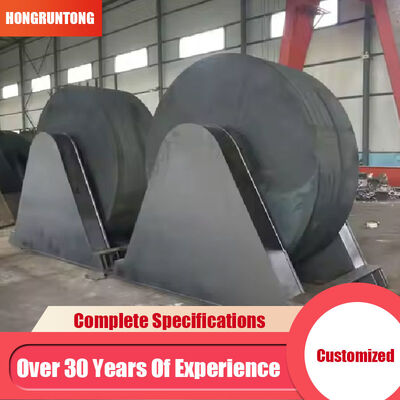

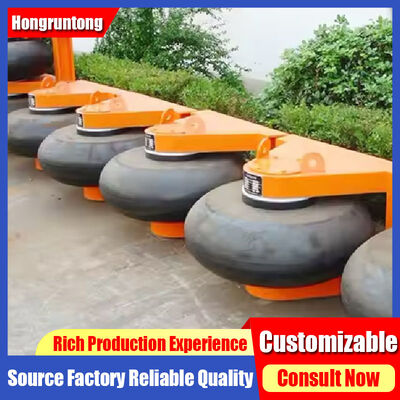

Berbeda dengan sistem fender stasioner konvensional yang terutama menyerap energi kontak melalui kompresi karet, Roller Fender menggabungkan roller karet silindris yang dipasang pada poros baja dan struktur pendukung. Ketika lambung kapal bersentuhan dengan roller, badan silindris berputar di sekitar porosnya, memungkinkan gerakan kapal relatif diubah menjadi gerakan bergulir yang terkontrol. Prinsip operasi ini mengurangi gesekan geser pada antarmuka kontak sambil mentransfer beban yang diterapkan melalui roller, poros, susunan bantalan, dan rangka pendukung ke struktur yang dilindungi.
Badan roller umumnya terbuat dari karet laut berkekuatan tinggi yang diformulasikan untuk memberikan deformasi elastis, ketahanan abrasi, ketahanan lelah, dan daya tahan lingkungan. Senyawa karet harus mempertahankan sifat mekanik yang sesuai di bawah kompresi dan rotasi berulang sambil tetap mampu beroperasi di bawah paparan laut luar ruangan, percikan air laut, kelembaban, radiasi ultraviolet, dan variasi suhu.
Poros internal memberikan dukungan rotasi utama untuk roller dan mentransfer gaya mekanis ke struktur pendukung. Tergantung pada konfigurasi sistem, komponen bantalan atau bushing dimasukkan untuk mempertahankan rotasi yang terkontrol dan mengurangi hambatan mekanis. Rangka pendukung direkayasa untuk mempertahankan posisi roller di bawah kontak kapal berulang dan mendistribusikan beban yang dihasilkan ke dinding dermaga, struktur dermaga, dinding kunci, struktur pemandu, atau infrastruktur pendukung lainnya.
Studi Kasus: Pemasangan Roller Fender untuk Fasilitas Perbaikan Kapal Curah 52.000 DWT di Korea Selatan
Sebuah fasilitas perbaikan kapal besar di pantai selatan Korea Selatan mengoperasikan beberapa dok kering untuk kapal komersial, termasuk kapal curah, kapal kontainer, dan kapal kargo multiguna besar. Salah satu pintu masuk dok kering sering digunakan oleh kapal dengan berat antara 40.000 hingga 60.000 DWT. Sistem perlindungan yang ada sebagian besar terdiri dari elemen karet stasioner, tetapi tim operasi mengamati gesekan yang cukup besar ketika kapal bersentuhan dengan struktur pintu masuk pada sudut.
Galangan kapal memulai proyek peningkatan yang berfokus pada pengurangan gesekan sambil mempertahankan perlindungan benturan yang memadai. Sistem Roller Fender dipilih untuk bagian pintu masuk dengan kontak tinggi. Penilaian teknik mempertimbangkan dimensi kapal terbesar yang dilayani secara teratur, ruang pemasangan yang tersedia, kecepatan pendekatan kapal, ketinggian kontak, dan arah gerakan relatif yang diharapkan.
Sistem yang dipilih menggunakan roller karet silindris tugas berat yang didukung oleh poros baja dan braket struktural yang diperkuat. Pemasangan diselesaikan secara bertahap di sepanjang bagian pintu masuk dok yang memiliki kontak tinggi. Setiap roller diperiksa untuk rotasi bebas setelah pemasangan mekanis, dan titik sambungan diperiksa sebelum sistem ditempatkan ke dalam layanan reguler.
Uji coba operasional pertama melibatkan kapal curah sekitar 52.000 DWT. Ketika lambung kapal bersentuhan dengan Roller Fender, roller silindris berputar sebagai respons terhadap gerakan longitudinal kapal. Kontak lebih progresif daripada pengaturan stasioner sebelumnya, dan kapal bergerak melalui pintu masuk tanpa interaksi geser yang jelas yang sebelumnya diamati.
Setelah uji coba awal, sistem dipantau selama beberapa operasi docking. Inspeksi menunjukkan bahwa permukaan roller mengalami kontak yang terdistribusi daripada abrasi yang persisten di satu lokasi stasioner. Galangan kapal juga melaporkan bahwa susunan roller memberikan jalur kontak yang lebih dapat diprediksi selama penyimpangan lateral kecil dalam keselarasan kapal.
Fitur
Roller Karet Kekuatan Tinggi dengan Deformasi Terkontrol
Roller karet direkayasa untuk menahan beban mekanis berulang sambil mempertahankan deformasi elastis yang terkontrol. Selama kontak kapal, badan karet terkompresi sesuai dengan beban yang diterapkan dan geometri kontak, menciptakan antarmuka yang dapat berubah bentuk antara lambung dan struktur pendukung. Deformasi ini mendistribusikan gaya kontak ke area yang sesuai dan mencegah transfer langsung seluruh beban benturan ke sambungan struktural yang kaku.
Poros Rotasi dan Struktur Transfer Beban
Poros bertanggung jawab untuk mendukung roller dan mentransfer gaya operasional ke rangka pendukung. Selama kontak, kapal menerapkan kombinasi gaya radial dan tangensial ke roller karet. Gaya-gaya ini ditransmisikan melalui badan karet ke poros dan selanjutnya ke bantalan, braket, dan sambungan struktural.
Gesekan Berkurang Melalui Kontak Bergulir
Salah satu fungsi rekayasa utama Roller Fender adalah mengurangi gesekan yang dihasilkan ketika kapal bergerak di sepanjang struktur yang dilindungi. Roller yang berputar mengubah interaksi ini dengan memungkinkan elemen kontak berputar sebagai respons terhadap gerakan kapal. Alih-alih sepenuhnya mengandalkan deformasi geser, roller mengikuti gerakan relatif lambung melalui rotasi.
Konfigurasi Struktural yang Dapat Disesuaikan untuk Infrastruktur Laut
Sistem Roller Fender dapat dikonfigurasi untuk struktur laut yang berbeda dengan menyesuaikan dimensi roller, orientasi pemasangan, jarak, dan geometri rangka pendukung. Kemampuan beradaptasi ini memungkinkan prinsip operasi dasar yang sama diterapkan pada dinding dok kering, struktur kunci, sudut dermaga, sistem pemandu kapal, dan lokasi lain dengan jarak terbatas.
FAQ
Faktor apa saja yang perlu dipertimbangkan saat memilih diameter dan panjang Roller Fender?
Faktor utama meliputi perpindahan kapal, geometri lambung, ketinggian kontak, kecepatan pendekatan, sudut kontak, frekuensi kontak yang diharapkan, jarak pemasangan yang tersedia, dan kapasitas struktur pendukung. Diameter roller memengaruhi geometri kontak dan rentang deformasi yang tersedia, sementara panjang roller menentukan area kontak yang efektif.
Bisakah Roller Fender beroperasi terus menerus di lingkungan laut dan luar ruangan?
Roller Fender dapat dirancang untuk paparan laut, tetapi senyawa karet dan komponen logam harus dipilih sesuai dengan kondisi lingkungan aktual. Karet harus memiliki ketahanan yang sesuai terhadap abrasi, pelapukan, dan deformasi mekanis berulang. Komponen baja memerlukan perlindungan korosi yang sesuai di mana terkena percikan air laut, kelembaban, atau kondisi atmosfer.
Bagaimana kondisi layanan Roller Fender biasanya diperiksa?
Inspeksi harus mencakup roller karet, poros, sistem bantalan atau bushing, rangka struktural, sambungan jangkar, dan lapisan pelindung. Roller harus berputar tanpa hambatan abnormal, kebisingan berlebihan, atau ketidaksejajaran yang terlihat. Permukaan karet harus diperiksa dari keretakan, abrasi abnormal, goresan, atau deformasi permanen.
Bisakah Roller Fender disesuaikan untuk dok kering atau struktur kunci yang ada?
Ya. Konfigurasi yang disesuaikan sering kali diperlukan untuk proyek retrofit karena struktur yang ada mungkin memiliki dimensi tetap dan ruang pemasangan terbatas. Permukaan pemasangan yang tersedia, lokasi jangkar, kapasitas struktural, ketinggian roller yang diperlukan, dan amplop kontak kapal harus ditinjau sebelum produksi.
Informasi apa yang harus diberikan untuk kutipan rekayasa Roller Fender?
Informasi teknis yang berguna meliputi jenis kapal dan perkiraan DWT, dimensi kapal jika tersedia, kecepatan tambat atau transit yang diharapkan, arah kontak, lokasi pemasangan, dimensi roller yang diperlukan jika sudah ditentukan, jumlah unit, orientasi pemasangan, dan gambar struktural yang tersedia.
