Kapal Rubber Fender Marine Berthing Buffer Pemasangan Mudah Performa Stabil
Ikhtisar Produk

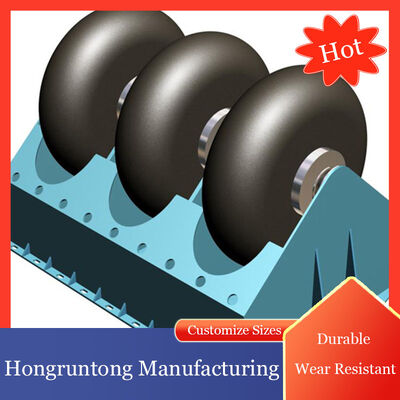

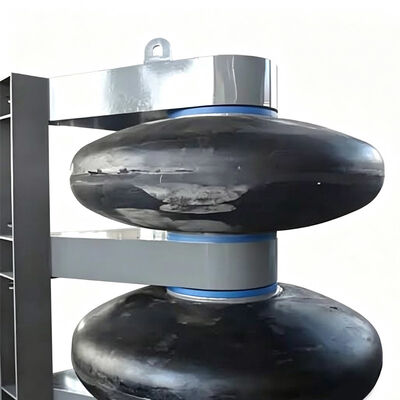

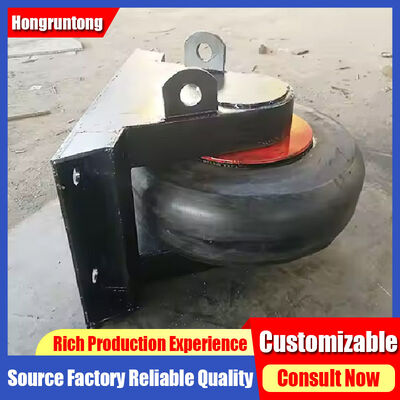

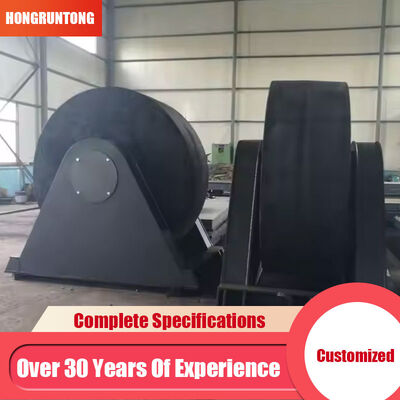

Roller Fender adalah sistem perlindungan laut mekanis yang dirancang untuk memberikan kontak terkendali antara kapal bergerak dan struktur laut tetap. Sistem ini menggunakan roller karet berbentuk silinder yang dipasang di sekeliling poros tengah dan didukung oleh susunan bantalan atau bushing dan rangka baja struktural.
Prinsip Operasi
Ketika sebuah kapal bersentuhan dengan roller dan terus bergerak maju atau ke samping, roller berputar mengelilingi porosnya. Gerakan berputar ini membantu mengurangi gesekan geser sekaligus menjaga antarmuka pelindung elastis antara lambung kapal dan struktur pendukung.
Roller Fender sangat cocok untuk fasilitas di mana pergerakan kapal dipengaruhi oleh variasi pasang surut, arus, batasan manuver, atau jarak bebas struktural yang terbatas. Sistem ini mengakomodasi perubahan kondisi kontak sambil mempertahankan antarmuka terkendali antara kapal dan infrastruktur kelautan.
Komponen Sistem
- Rol Karet:Menyediakan permukaan kontak utama dengan karakteristik elastis untuk deformasi di bawah tekanan bejana
- Rakitan Pendukung Mekanis:Termasuk poros baja, bantalan atau bushing, rangka penyangga, komponen pemasangan, dan perangkat keras sambungan
- Bingkai Dukungan:Mempertahankan posisi poros dan memindahkan beban yang dihasilkan ke dermaga, dinding dermaga, atau infrastruktur pendukung lainnya
Pertimbangan Desain
Parameter desain yang penting meliputi perpindahan kapal, profil lambung, jangkauan draft, kecepatan pendekatan, sudut kontak yang diharapkan, frekuensi lalu lintas kapal, variasi ketinggian air, jarak bebas struktural, ketinggian pemasangan, kapasitas struktur pendukung, dan lokasi pemasangan yang tersedia.
Studi Kasus: Sistem Roller Fender Bertingkat untuk Fasilitas Perbaikan Kapal
Fasilitas perbaikan kapal di Asia Tenggara memerlukan pengaturan panduan kapal baru di pintu masuk cekungan perbaikan yang sempit dan rentan terhadap perubahan pasang surut dan kondisi arus silang.
Solusinya melibatkan penempatan serangkaian roller silinder di sepanjang bagian kritis dinding pintu masuk dengan distribusi vertikal yang ditentukan berdasarkan rentang sarat kapal dan selubung operasi pasang surut. Pengaturan multi-level ini menyediakan beberapa titik kontak potensial untuk kondisi ketinggian air yang berbeda.
Selama commissioning, kapal diamati dalam kondisi pendekatan yang berbeda. Ketika lambung kapal bersentuhan dengan roller dan terus bergerak maju, roller berputar sesuai arah gerakan relatif, sehingga mengurangi kontak geser stasioner.
Spesifikasi Teknis
| Nama Produk |
Fender Rol |
| Bahan |
NR/NBR/SBR Kepadatan Tinggi |
| Kisaran Suhu |
-30°C hingga 70°C |
| Berat jenis |
1,45 gram/cm³ |
| Intensitas |
3 KKL |
| Kekerasan |
65 ± 5 Pantai A |
| Pemanjangan |
≥300% |
| Rentang Ukuran |
D1080-2900mm |
| Warna |
Hitam, sesuai kebutuhan |
| Sertifikasi |
CE, ROHS, JANGKAUAN, SGS, MSDS, ISO9001 |
Spesifikasi Dimensi
| Nomor Model. |
Sebuah [mm] |
B [mm] |
C [mm] |
D [mm] |
E [mm] |
G [mm] |
Hmm] |
J [mm] |
K [mm] |
L [mm] |
| HM-RF1080 |
1250 |
1150 |
610 |
1080 |
1150 |
220 |
460 |
800 |
340 |
60 |
| HM-RF1450 |
1530 |
1400 |
740 |
1320 |
1450 |
260 |
510 |
950 |
400 |
75 |
| HM-RF1500 |
1600 |
1450 |
765 |
1370 |
1500 |
270 |
610 |
1000 |
425 |
75 |
| HM-RF1900 |
2050 |
1850 |
975 |
1750 |
1900 |
350 |
690 |
1250 |
500 |
125 |
| HM-RF2100 |
2300 |
2100 |
1110 |
1980 |
2100 |
400 |
765 |
1400 |
550 |
150 |
| HM-RF2700 |
3000 |
2700 |
1425 |
2550 |
2700 |
500 |
895 |
1800 |
700 |
200 |
Fitur Utama
Kontak Bergulir Terkendali Di Bawah Pergerakan Kapal Variabel
Karakteristik mekanis yang menentukan adalah kemampuan untuk memutar selama kontak dengan bejana, mengurangi gesekan geser dan menyediakan antarmuka mekanis yang terkendali. Gerakan rotasi mengikuti arah perjalanan kapal, mendistribusikan keausan di sekitar lingkar roller.
Konfigurasi Multi-Level untuk Variasi Pasang Surut dan Draf
Memposisikan masing-masing roller pada ketinggian yang berbeda mengakomodasi perubahan posisi kapal yang disebabkan oleh pasang surut atau variasi draft. Hal ini menciptakan selubung kontak yang efektif di seluruh jangkauan pengoperasian.
Keandalan Mekanik Rakitan Poros, Bantalan dan Rangka
Desain mekanis terintegrasi mempertahankan pengoperasian yang stabil selama siklus kontak berulang. Penyelarasan poros, pemilihan bantalan, dan integritas rangka sangat penting untuk menjaga rotasi terkendali saat pemuatan kapal.
Pengaturan Modular dan Aksesibilitas Pemeliharaan
Unit modular individual memungkinkan pemasangan dan pemeliharaan yang disederhanakan. Pendekatan ini memungkinkan servis yang ditargetkan tanpa memerlukan penghentian ekstensif pada struktur yang dilindungi.
Aplikasi
Perlindungan Pintu Masuk Dermaga dan Cekungan Perbaikan Kapal
Ideal untuk fasilitas di mana kapal berulang kali melewati pintu masuk terbatas, mengurangi interaksi geser selama seringnya operasi docking.
Pelabuhan Pasang Surut dan Saluran Navigasi Terbatas
Cocok untuk pelabuhan yang terpengaruh oleh variasi pasang surut yang signifikan, menyediakan zona kontak yang dapat disesuaikan di seluruh ketinggian kapal yang berubah-ubah.
Fasilitas Pelayanan Kelautan dan Kapal Industri
Dapat dikonfigurasi untuk aplikasi wadah campuran dengan dimensi dan persyaratan pengoperasian berbeda, memberikan perlindungan di lokasi kontak tinggi.
Mengapa Memilih Kelautan Hongruntong
Konfigurasi Teknik Berdasarkan Kondisi Operasi
Seleksi dimulai dengan mengevaluasi karakteristik kapal, geometri struktur, arah kontak, kondisi ketinggian air, dan frekuensi penggunaan yang diharapkan.
Kemampuan Manufaktur Karet Laut
Manufaktur dengan memperhatikan konsistensi dimensi, elastisitas, ketahanan abrasi, dan daya tahan beban berulang untuk lingkungan laut.
Koordinasi Fabrikasi dan Perakitan Baja
Integrasi elemen karet dan baja sesuai dengan konfigurasi pemasangan yang diperlukan, dengan perlindungan permukaan yang tepat untuk paparan laut.
Dukungan Teknis dan Perencanaan Layanan Jangka Panjang
Dukungan komprehensif untuk pemilihan produk, koordinasi pemasangan, dan perencanaan pemeliharaan dengan pengalaman manufaktur lebih dari 30 tahun.
Pertanyaan yang Sering Diajukan
Dapatkah Roller Fender beroperasi secara efektif ketika ketinggian air berubah secara signifikan?
Ya. Sistem ini dapat dirancang dengan beberapa ketinggian roller untuk mengakomodasi perubahan posisi kapal yang disebabkan oleh pasang surut atau variasi ketinggian air lainnya.
Apakah Roller Fender cocok untuk fasilitas yang menangani berbagai jenis kapal?
Mereka dapat dikonfigurasi untuk aplikasi wadah campuran. Diameter roller, panjang, ketinggian, jarak, dan konfigurasi rangka pendukung dapat dipilih sesuai dengan lingkup pengoperasian yang diharapkan.
Komponen apa yang harus diperiksa selama perawatan rutin?
Pemeriksaan rutin harus mencakup komponen roller karet, poros, bantalan atau bushing, rangka penyangga baja, sambungan pemasangan, dan sistem perlindungan korosi.
Bisakah Roller Fender individual diganti tanpa melepas seluruh sistem?
Dalam instalasi modular, rakitan roller individual umumnya dapat diperiksa dan diservis secara independen, bergantung pada pengaturan pemasangan dan kondisi akses.
Informasi apa yang harus diberikan saat meminta sistem Roller Fender yang disesuaikan?
Memberikan jenis dan perpindahan kapal, perkiraan dimensi, jangkauan draft, kecepatan pendekatan, arah kontak, perkiraan ketinggian kontak, kedalaman air dan variasi pasang surut, lokasi pemasangan, dan kondisi lingkungan.
