EN13766 Spesifikasi Selang STS Fleksibel Tekanan Tinggi 21Bar Untuk Transfer Minyak
Keterangan
Selang STS Komposit Putih Multi-LNG dirancang khusus untuk penggunaan lepas pantai dalam kondisi kasar, seperti operasi Kapal ke Kapal di mana LNG pada suhu -164°C akan dibongkar.Selang STS Komposit dapat digunakan dalam operasi yang berbeda seperti Side by Side dan Tandem Offloading.Selang ini juga cocok sebagai saluran balik Uap dalam kombinasi dengan sistem transfer lain seperti lengan pemuatan dan sistem perpipaan fleksibel.
Selang STS disertifikasi oleh beberapa masyarakat kelas seperti DNV-GL, Bureau Veritas (BV) dan American Bureau of Shipping (ABS) menurut EN 1474-II dan EN 12434. Selang ini siap digunakan dalam sistem bersertifikat EN 1474-III keliling dunia.Program pengujian yang diperpanjang dengan TNO dan Shell serta pengalaman operasional selama bertahun-tahun telah membuktikan bahwa Selang STS Komposit Putih Multi-LNG dapat diandalkan.Selain itu mereka juga aman untuk digunakan dalam semua jenis kondisi dinamis termasuk operasi transfer Kapal LNG Lepas Pantai ke Kapal.
spesifikasi
| Nama Produk |
EN13766 Spesifikasi Selang STS Fleksibel Tekanan Tinggi 21Bar Untuk Transfer Minyak |
| Nama merk |
DockFender |
| Nomor model |
DF-ST10IN |
| Bahan |
PTFE Tingkat Atas |
| Standar |
EN13765/EN13766 |
| Faktor Keamanan |
6:1 |
| Layanan Pemrosesan |
Cetakan |
| Pertunjukan |
Ketahanan penuaan, ketahanan ozon, ketahanan minyak |
| Warna |
Warna apapun OK |
| Format Menggambar |
Tersedia sesuai dengan desain dalam produksi |
| Kemasan |
Kantong Plastik Dalam;Luar - Palet Standar, kotak kayu atau sesuai permintaan Anda |
| Penggunaan |
Terminal Serbaguna, Landai RoRo, Terminal Kapal Penumpang, Tongkang |
| Melayani |
Layanan respons yang hangat dan cepat disediakan oleh Tim Penjualan Ekspor profesional dengan pengalaman bertahun-tahun dalam menangani ekspor ke AS, Eropa, Australia, dan negara lain. |
| Model |
Ukuran |
Tekanan Pekerjaan |
Faktor Keamanan |
Radius Tekuk |
Bobot |
Panjangnya |
| Gabungan |
[mm] |
[inci] |
[batang] |
[psi] |
[kg] |
[m] |
| DF-CH20 |
20 |
3/4" |
16 |
230 |
6:1 |
80 |
0.8 |
40 |
| DF-CH25 |
25 |
1" |
16 |
230 |
6:1 |
100 |
1 |
40 |
| DF-CH32 |
32 |
11/4" |
16 |
230 |
6:1 |
125 |
1.3 |
40 |
| DF-CH40 |
40 |
11/2" |
16 |
230 |
6:1 |
140 |
1.5 |
40 |
| DF-CH50 |
50 |
2" |
16 |
230 |
6:1 |
180 |
2.5 |
40 |
| DF-CH65 |
65 |
21/2" |
16 |
230 |
6:1 |
200 |
3.3 |
40 |
| DF-CH80 |
80 |
3" |
16 |
230 |
6:1 |
260 |
4 |
40 |
| DF-CH100 |
100 |
4" |
16 |
230 |
6:1 |
380 |
6.8 |
40 |
| DF-CH125 |
125 |
5" |
16 |
230 |
6:1 |
440 |
9.2 |
40 |
| DF-CH150 |
150 |
6" |
16 |
230 |
6:1 |
500 |
13.2 |
40 |
| DF-CH200 |
200 |
8" |
16 |
230 |
6:1 |
750 |
18 |
40 |
| DF-CH250 |
250 |
10" |
16 |
230 |
6:1 |
900 |
26 |
25 |
| *Catatan: Berbagai ukuran bisa disesuaikan dengan kebutuhan. |
Fitur
1. Sepenuhnya sesuai dengan EN13765 & 13766.
2. Jari-jari lentur yang sangat fleksibel dan kecil.
3. Ketahanan minyak kimia.
4. Stainless steel / kopling HDG / flange opsional.
Aplikasi
● Kapal-ke-kapal dan kapal-ke-pantai
● Transfer curah LNG
● bunkering LNG
● Juga cocok untuk jalur balik Vapor
● Kapal tanker minyak
Keuntungan
Rakitan Selang
Karena alat angkut yang sering digunakan berbahaya, direkomendasikan bahwa selang komposit hanya boleh digunakan dengan alat kelengkapan yang terpasang dengan benar.Selang komposit biasanya dipasang dengan metode kocok kawat atau dengan crimp eksternal.Semua selang memiliki faktor keamanan 6 banding 1.
Pengujian
Semua rakitan selang harus diuji tekanan secara hidrostatis hingga satu setengah kali tekanan kerja maksimum yang direkomendasikan dan diuji secara elektrik untuk memastikan kontinuitas per:
- AS2683, AS2594, AS1180, AS2117
- BSEN13765:2010, BS5842:1980
- EN13766:2010, EN ISO 8031:2009, EN ISO 1402

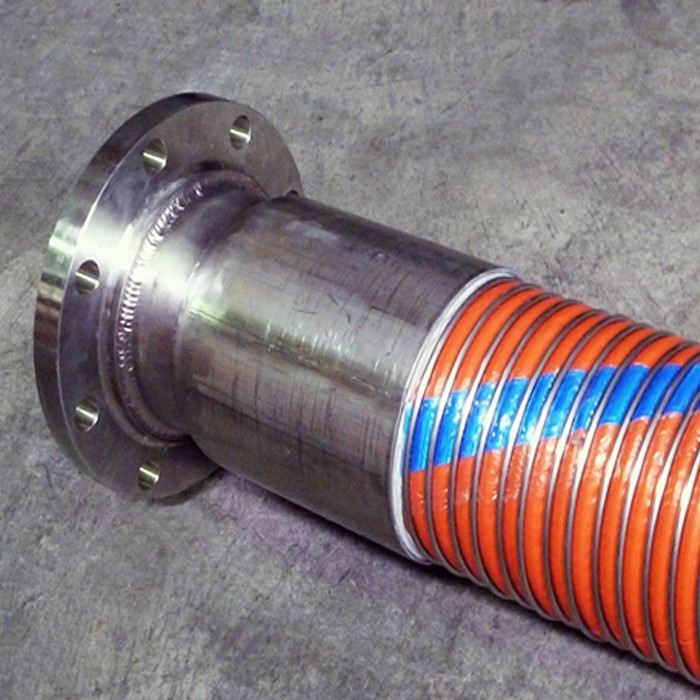

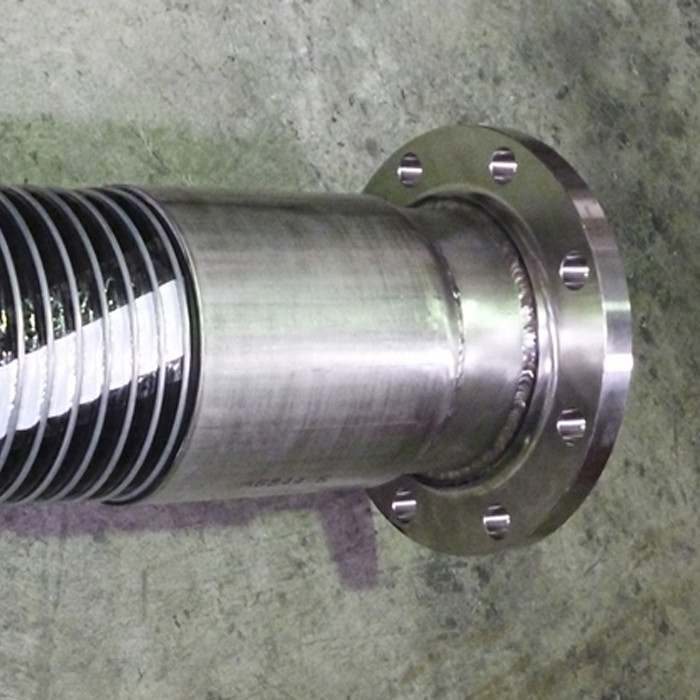

Perlengkapan
Berbagai macam alat kelengkapan dapat dipasok seperti Camlocks, Alat kelengkapan sekrup, flensa dll.
Kelengkapan bahan - Stainless Steel, Aluminium, Custom.
