15Bar Komposit STS Hose EN13766 Panduan 12 "Kawat Baja Diperkuat Bahan Bakar Minyak Ramah Lingkungan
Keterangan
Sistem transfer merupakan enabler penting untuk LNG terapung.Untuk melepas muatan LNG di lepas pantai, berbagai sistem transfer udara dan terapung saat ini sedang dikembangkan.Beberapa didasarkan pada teknologi lengan pemuatan, yang lain pada pipa fleksibel logam atau selang STS multi-komposit.
Selang STS multi-komposit terdiri dari kabel heliks, film kedap cairan tipis dari bahan polimer dan lapisan kain seperti bahan polimer.Untuk selang apung, selang STS komposit ditutupi dengan insulasi dan selang luar polimer.Selang komposit serupa sering digunakan dalam industri minyak dan kimia untuk transfer.Dengan demikian, teknologi selang STS komposit bukanlah hal baru.Namun, persyaratan keandalan dan keselamatan serta suhu kriogenik selama operasi membuat selang LNG menjadi kelas tersendiri.
spesifikasi
| Barang |
15Bar Komposit STS Hose EN13766 Panduan 12 "Kawat Baja Diperkuat Bahan Bakar Minyak Ramah Lingkungan |
| Bahan |
PTFE Tingkat Atas |
| Ukuran Tersedia |
Diameter: 32-800mm;Panjang40m |
| Tekanan Pekerjaan |
10-21Bar |
| Kekosongan |
0.9Bar |
| Warna |
Transparan, hitam, putih, warna pantone apa pun tersedia |
| Aplikasi |
Suction & discharge bahan bakar minyak atau pelumas di truk atau deposito tetap |
| Norma |
EN13766 & En13765 |
| Kisaran suhu |
-30℃ hingga +100℃ |
| Faktor Keamanan |
6:1 |
|
Ketahanan Kimia
|
Bahan Bakar A: Tidak ada kerusakan |
| Minyak 3: Tidak ada kerusakan |
| Minyak pelumas: Tidak ada kerusakan |
| Memotong minyak: Tidak ada kerusakan |
| Encerkan HCL: Tidak ada kerusakan |
| Model |
Ukuran |
Tekanan Pekerjaan |
Faktor Keamanan |
Radius Tekuk |
Bobot |
Panjangnya |
| Gabungan |
[mm] |
[inci] |
[batang] |
[psi] |
[kg] |
[m] |
| DF-CH20 |
20 |
3/4" |
16 |
230 |
6:1 |
80 |
0.8 |
40 |
| DF-CH25 |
25 |
1" |
16 |
230 |
6:1 |
100 |
1 |
40 |
| DF-CH32 |
32 |
11/4" |
16 |
230 |
6:1 |
125 |
1.3 |
40 |
| DF-CH40 |
40 |
11/2" |
16 |
230 |
6:1 |
140 |
1.5 |
40 |
| DF-CH50 |
50 |
2" |
16 |
230 |
6:1 |
180 |
2.5 |
40 |
| DF-CH65 |
65 |
21/2" |
16 |
230 |
6:1 |
200 |
3.3 |
40 |
| DF-CH80 |
80 |
3" |
16 |
230 |
6:1 |
260 |
4 |
40 |
| DF-CH100 |
100 |
4" |
16 |
230 |
6:1 |
380 |
6.8 |
40 |
| DF-CH125 |
125 |
5" |
16 |
230 |
6:1 |
440 |
9.2 |
40 |
| DF-CH150 |
150 |
6" |
16 |
230 |
6:1 |
500 |
13.2 |
40 |
| DF-CH200 |
200 |
8" |
16 |
230 |
6:1 |
750 |
18 |
40 |
| DF-CH250 |
250 |
10" |
16 |
230 |
6:1 |
900 |
26 |
25 |
| *Catatan: Berbagai ukuran bisa disesuaikan dengan kebutuhan. |
Fitur
1. Ketahanan yang baik terhadap tekanan positif dan negatif.
2. Fungsi pelepasan elektrostatik.
3. Dapat menahan tekanan tinggi, tahan aus.
4. Tahan suhu tinggi.
5. Ini memiliki ketahanan minyak yang baik dan ketahanan korosi kimia.
6. Gunakan afinitas yang kuat, merasa baik, tidak lengket, penuh warna.
Aplikasi

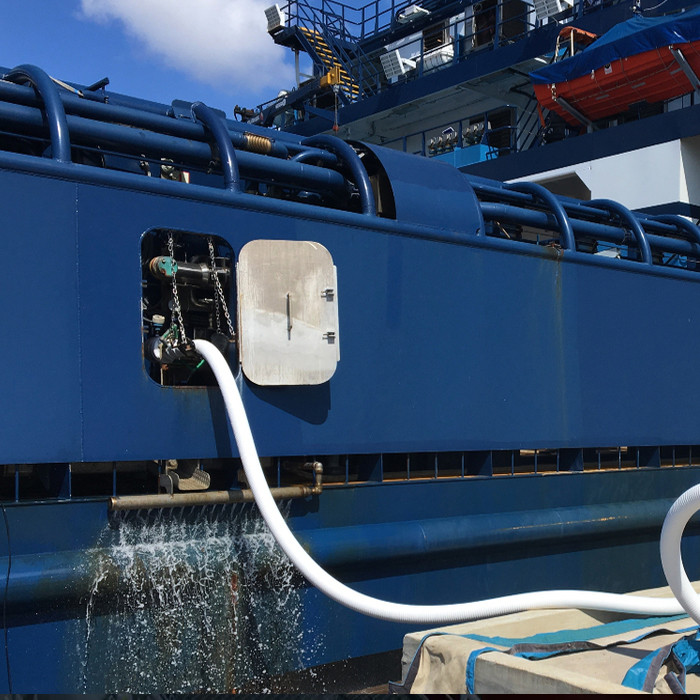

● Kapal-ke-kapal dan kapal-ke-pantai
● Transfer curah LNG
● bunkering LNG
● Juga cocok untuk jalur balik Vapor
● Kapal tanker minyak
Keuntungan

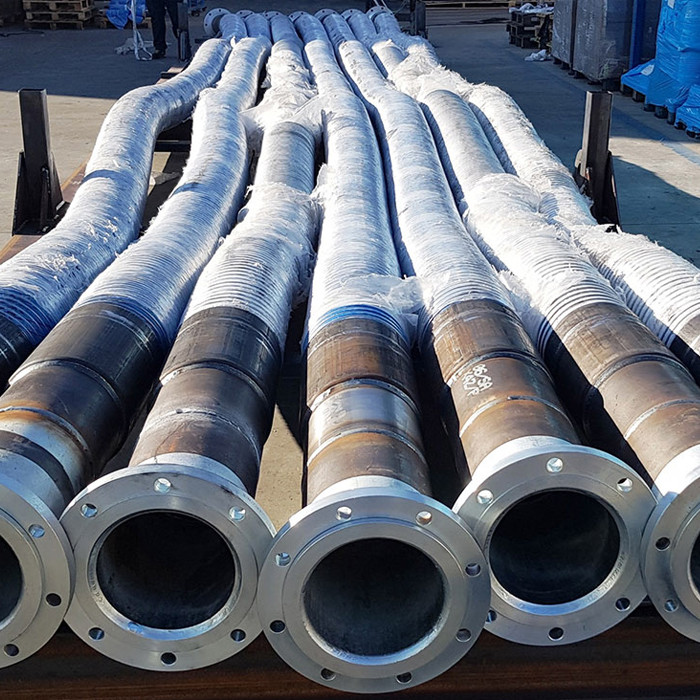

Rakitan Selang
Karena alat angkut yang sering digunakan berbahaya, direkomendasikan bahwa selang komposit hanya boleh digunakan dengan alat kelengkapan yang terpasang dengan benar.Selang komposit biasanya dipasang dengan metode kocok kawat atau dengan crimp eksternal.Semua selang memiliki faktor keamanan 6 banding 1.
Pengujian
Semua rakitan selang harus diuji tekanan secara hidrostatis hingga satu setengah kali tekanan kerja maksimum yang direkomendasikan dan diuji secara elektrik untuk memastikan kontinuitas per:
- AS2683, AS2594, AS1180, AS2117
- BSEN13765:2010, BS5842:1980
- EN13766:2010, EN ISO 8031:2009, EN ISO 1402

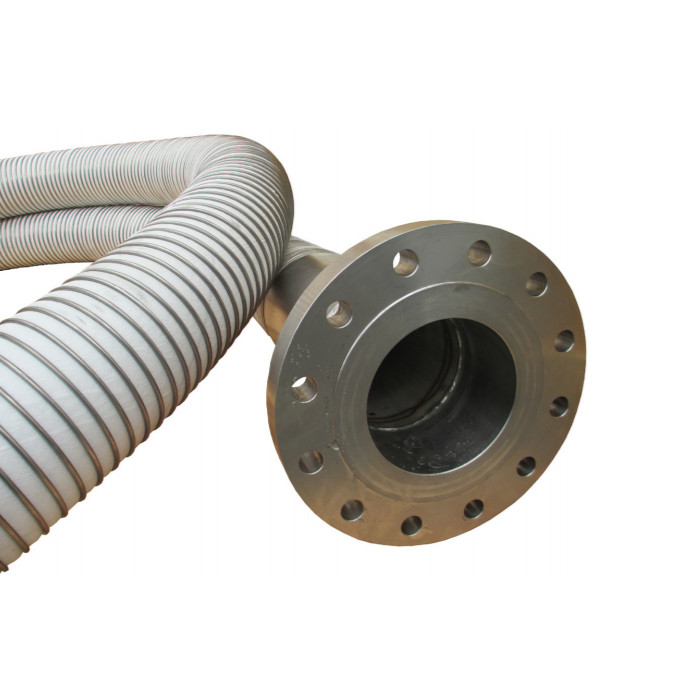

Perlengkapan
Berbagai macam alat kelengkapan dapat dipasok seperti Camlocks, Alat kelengkapan sekrup, flensa dll.
Kelengkapan bahan - Stainless Steel, Aluminium, Custom.
