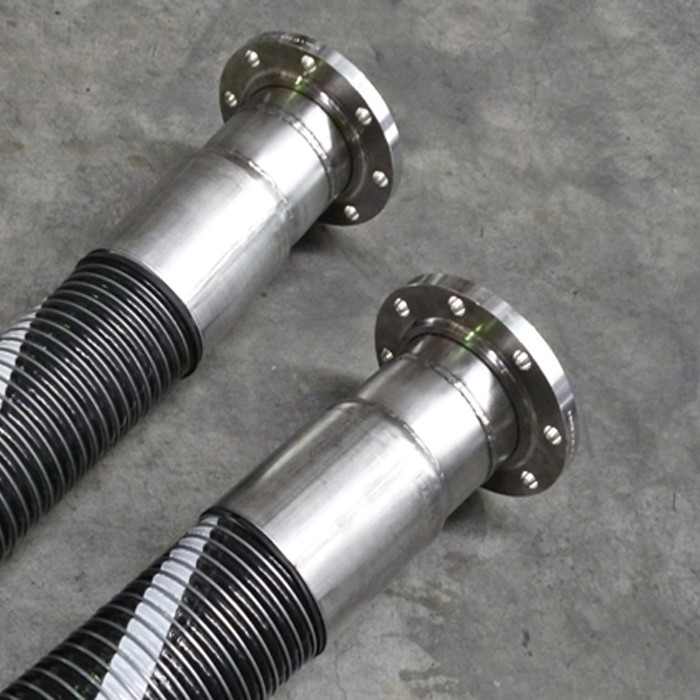

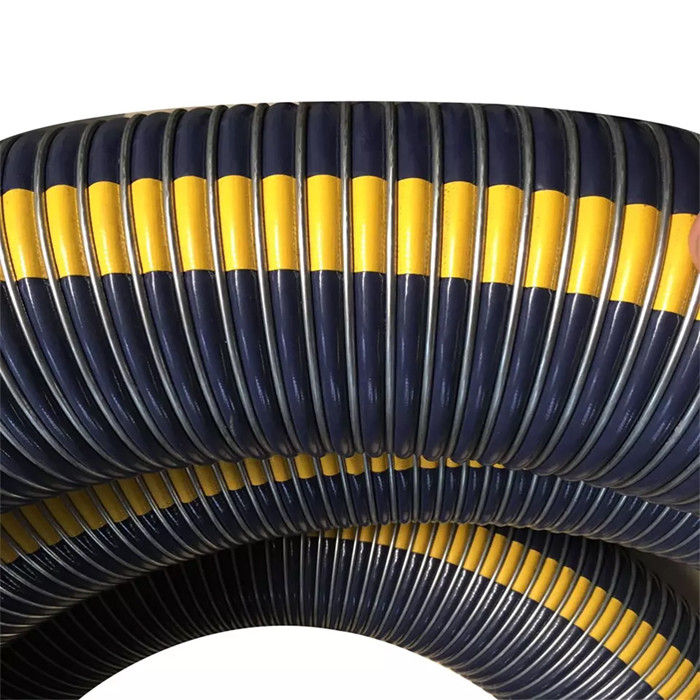

Selang Minyak STS Tekanan Tinggi EN13766 Kawat Baja Selang Komposit Fleksibel Bersertifikat
Keterangan
Sistem transfer yang andal adalah elemen kunci dalam mengembangkan teknologi LNG terapung.Selang STS multi-komposit terbukti menjadi solusi yang andal dan hemat biaya.TNO, organisasi riset kontrak Belanda, telah melaksanakan program uji ekstensif pada selang multi-komposit Gutteling BV untuk pengiriman LNG dari Kapal ke Kapal (STS).Ini telah menghasilkan kualifikasi selang sesuai dengan EN1474-part 2.
Selang Komposit STS adalah produk pertama yang telah memenuhi syarat sesuai dengan standar baru yang diterima secara internasional ini.Program uji dilakukan dengan kerjasama yang erat dengan Gutteling BV, EXMAR dan DNV.Ini berfokus pada perilaku mekanis dan aliran pada kondisi operasi ambien dan kriogenik.Lebih dari persyaratan EN1474, program uji multi-level dilakukan, lebih banyak sampel diuji dan kombinasi beban yang lebih ekstrem diterapkan.Tujuannya adalah untuk menyediakan kumpulan data yang memungkinkan kualifikasi sistem transfer sesuai dengan EN1474-part 3.
spesifikasi
| Bahan |
PTFE, Kawat Baja Galvanis, Kain Poliester Dilapisi PVC |
| Nama Produk |
Selang Minyak STS Tekanan Tinggi EN13766 Bersertifikat Fleksibel Selang Komposit Baja Wirer |
| Ukuran |
DF-CH80 |
| Kawat dalam |
Baja tahan karat 316 |
| Lapisan |
Poliamida |
| Bangkai |
Kain poliamida, film poliester |
| Kawat Luar |
Baja tahan karat 316 |
| Tekanan Pekerjaan |
10 bar menjadi 21 bar |
| Panjang maksimum |
40 meter |
| Sampel |
Tersedia |
| Waktu pengiriman |
Biasanya 3-5 hari |
| Model |
Ukuran |
Tekanan Pekerjaan |
Faktor Keamanan |
Radius Tekuk |
Bobot |
Panjangnya |
| Gabungan |
[mm] |
[inci] |
[batang] |
[psi] |
[kg] |
[m] |
| DF-CH20 |
20 |
3/4" |
16 |
230 |
6:1 |
80 |
0.8 |
40 |
| DF-CH25 |
25 |
1" |
16 |
230 |
6:1 |
100 |
1 |
40 |
| DF-CH32 |
32 |
11/4" |
16 |
230 |
6:1 |
125 |
1.3 |
40 |
| DF-CH40 |
40 |
11/2" |
16 |
230 |
6:1 |
140 |
1.5 |
40 |
| DF-CH50 |
50 |
2" |
16 |
230 |
6:1 |
180 |
2.5 |
40 |
| DF-CH65 |
65 |
21/2" |
16 |
230 |
6:1 |
200 |
3.3 |
40 |
| DF-CH80 |
80 |
3" |
16 |
230 |
6:1 |
260 |
4 |
40 |
| DF-CH100 |
100 |
4" |
16 |
230 |
6:1 |
380 |
6.8 |
40 |
| DF-CH125 |
125 |
5" |
16 |
230 |
6:1 |
440 |
9.2 |
40 |
| DF-CH150 |
150 |
6" |
16 |
230 |
6:1 |
500 |
13.2 |
40 |
| DF-CH200 |
200 |
8" |
16 |
230 |
6:1 |
750 |
18 |
40 |
| DF-CH250 |
250 |
10" |
16 |
230 |
6:1 |
900 |
26 |
25 |
| *Catatan: Berbagai ukuran bisa disesuaikan dengan kebutuhan. |
Fitur
1. Sepenuhnya sesuai dengan EN13765 & 13766.
2. Jari-jari lentur yang sangat fleksibel dan kecil.
3. Ketahanan minyak kimia.
4. Stainless steel / kopling HDG / flange opsional.
Aplikasi
● Kapal-ke-kapal dan kapal-ke-pantai
● Transfer curah LNG
● bunkering LNG
● Juga cocok untuk jalur balik Vapor
● Kapal tanker minyak
Keuntungan

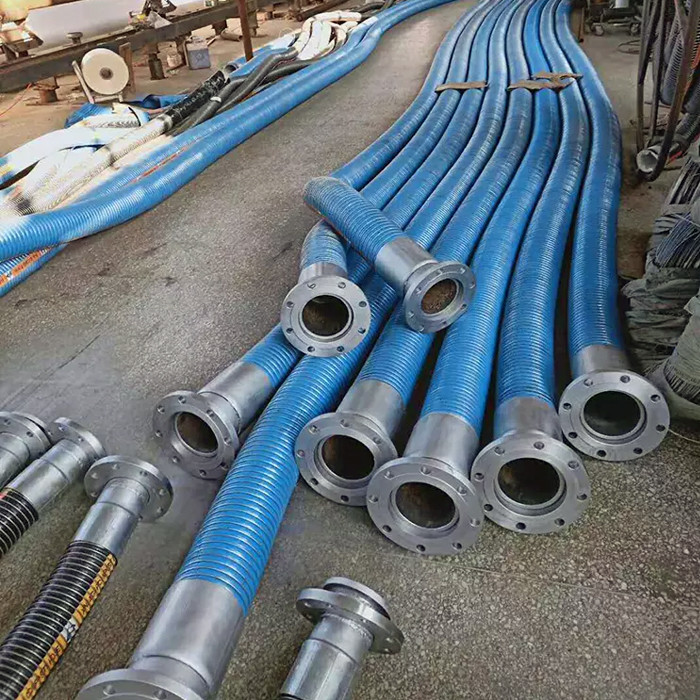

Rakitan Selang
Karena alat angkut yang sering digunakan berbahaya, direkomendasikan bahwa selang komposit hanya boleh digunakan dengan alat kelengkapan yang terpasang dengan benar.Selang komposit biasanya dipasang dengan metode kocok kawat atau dengan crimp eksternal.Semua selang memiliki faktor keamanan 6 banding 1.
Pengujian
Semua rakitan selang harus diuji tekanan secara hidrostatis hingga satu setengah kali tekanan kerja maksimum yang direkomendasikan dan diuji secara elektrik untuk memastikan kontinuitas per:
- AS2683, AS2594, AS1180, AS2117
- BSEN13765:2010, BS5842:1980
- EN13766:2010, EN ISO 8031:2009, EN ISO 1402

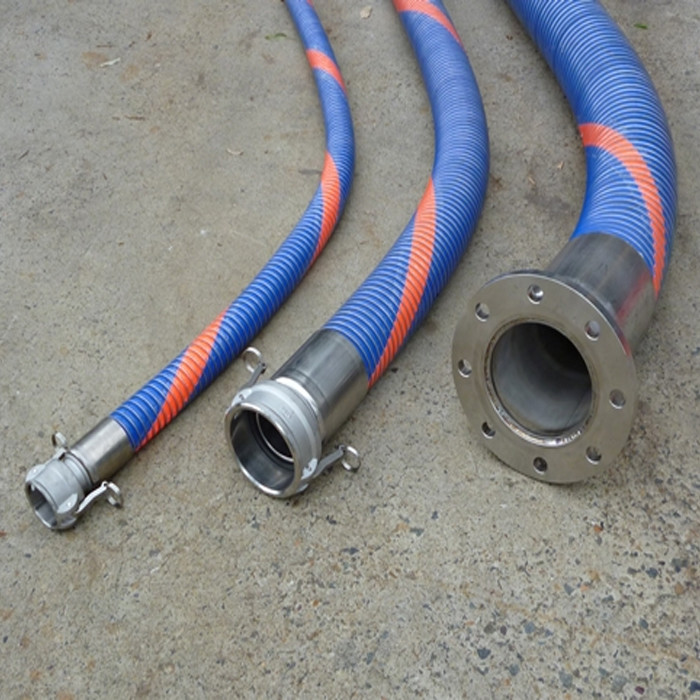

Perlengkapan
Berbagai macam alat kelengkapan dapat dipasok seperti Camlocks, Alat kelengkapan sekrup, flensa dll.
Kelengkapan bahan - Stainless Steel, Aluminium, Custom.
